●주력 UH-60P 육군항공대의

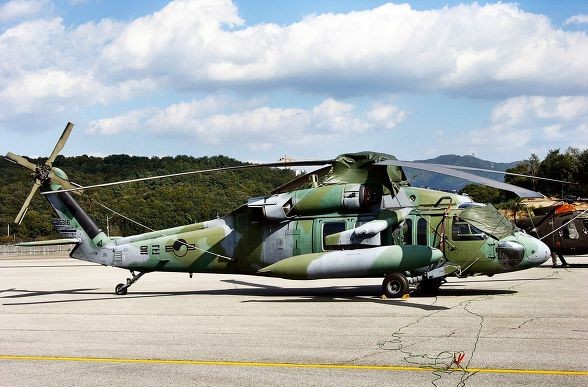

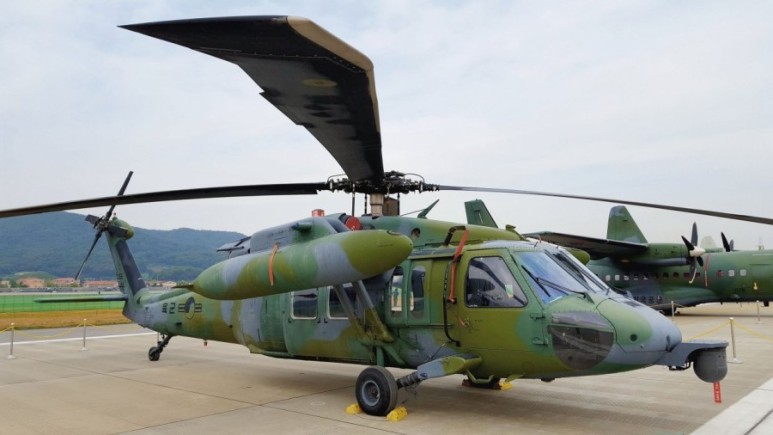

◎UH-60P

구글 이미지 검색 2020년 대한민국의 주력 기동헬기는 MUH-1, UH-60P, KUH-1이 있다. 이 중 많은 마니아들의 사랑을 받고 있으며 세계 기동헬기의 표준인 UH60의 한국판인 UH60P에 대해 알아보자.

▷ 제원 * 승무원 : 2명 + 2명 탑승 인원 : 11명

개발제작개발 : 시코르스키 생산 : 대한항공 김해공장
* 크기 전체길이 : 19.76m 몸체길이 : 15.27m 몸체전체폭 : 2.36m 로터직경 : 16.36m 전체높이 : 5.13m 디스크면적 : 210㎡ 자체중량 : 4,819kg
* 비행성능 – 탑재중량 : 1,197kg 최대총중량 : 9,979kg 최대이륙중량 : 10,660kg
– 속도초과 금지속도 : 357km/h 최고속도 : 294km/h 순항속도 : 280km/h 상승률 : 4.5m/s
– 비행거리 페리 비행범위 : 2,220km(외부수납지원시스템(ESS)) 짧은날개 및 외장연료탱크 장착시) 최대항속거리 : 583km(내부연료만 사용시) 전투반경 : 592km
– 비행고도실용상승한도 : 5,790m 지면효과 답보비행한도 : 3206m

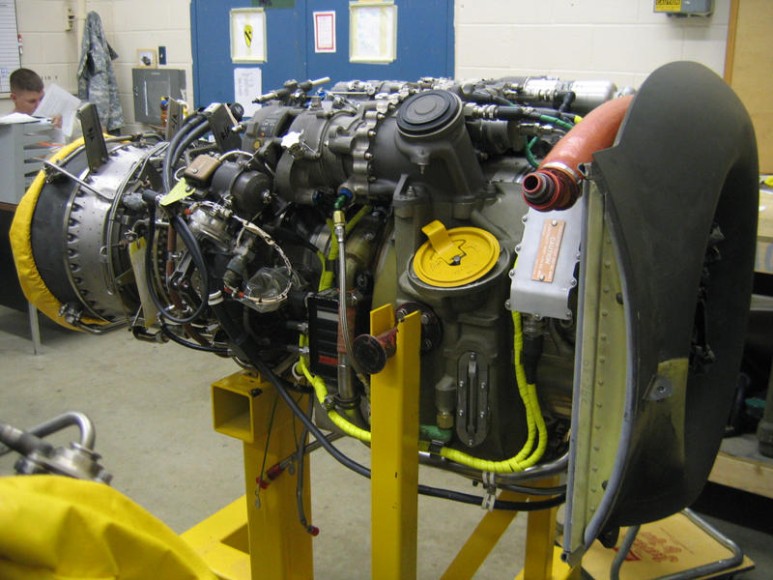

▷ 엔진 * 제너럴 일렉트릭(GE) T700-GE-701C 터보샤프트 엔진 X2

구글 이미지검색 회전속도 : 엔진 20,900RPM / 메인로터 258RPM (기어비 87:1 ) 디스크하중 : 35.4kg/㎡ 추력비 중량 : 0.192hp/lb 추력 : 1890 마력 발전량 : 1410kW

▷ 생산 1990년 면허생산협약 체결

인기글

1995년 3월 28일 대한항공 1차 생산분 81대 생산완료 국산화율 52%

1999년 58대 2차 생산완료

▷ 개량

PLS장착사업 1994~2000 조종사 조난추적장치(Personal Locater System) 50대(1차 생산분 대상)
* AIP 장착사업 1995~2000GPS, UHF방향탐지기, TACAN, HF통신기, IRCM, XM-13049대 (1차 생산분 대상)
* 지휘기 개량사업 1996~1998 지휘용 통합무전기 콘솔 장착 15대
▷ 배치 * 대한민국 육군

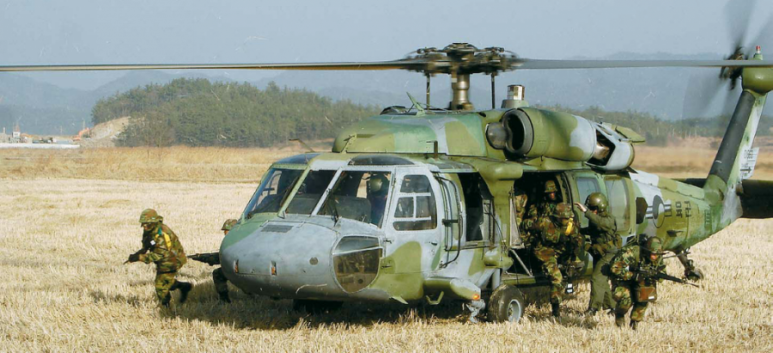

구글 이미지 검색 – 항공작전사령부

구글 이미지 검색 80~86대의 UH-60P를 보유 중이며, 이 중 1대가 2007년 추락했다가 대한항공에 의해 복원돼 배치된 것으로 알려졌다.제2항공여단(60, 601, 603, 605항공대)에 배치되어 있으며 일부는 육군항공학교에서 운용 중이다.

특수작전사령부

록히드마틴 MH-60V 사양 특수전 개량형 24~30대를 특수전 항공단에서 운용 중이거나 할 예정이다.

대한민국 해군 6항공전단

네이버 이미지검색 http://m.blog.naver.com/kevin1406/222204319821 ◎ 해군6항공전단, UH-60P ▷ 소개 대한민국 해군이 운용하는 대한민국의 VIP 전용헬기이자 특수전헬기… m.blog.naver.com

UH-60P 10대를 도입했으나 2대가 추락해 현재 8대가 남아 있다.

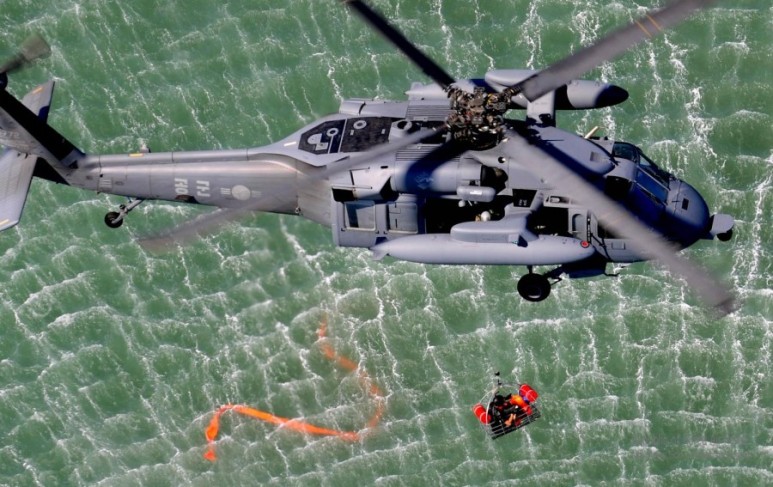

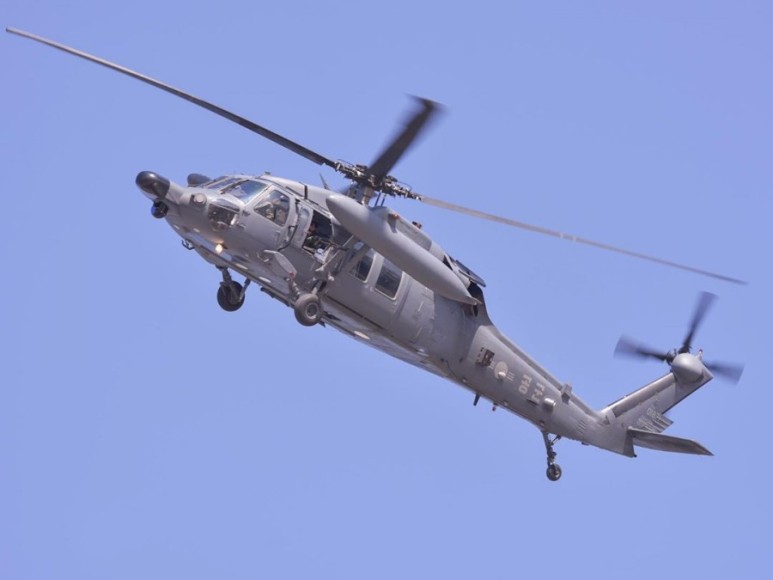

대한민국 공군 제6항공구조전대 SARTHH-60P 10대

구글 이미지 검색 https://m.blog.naver.com/kevin1406/222200754858 ◎ 공군 HH-60P 페이브호크 ▷ 소개 대한민국 공군이 운용하는 대한민국 군 내에서 가장 특수전에 최적화된… m.blog.naver.com

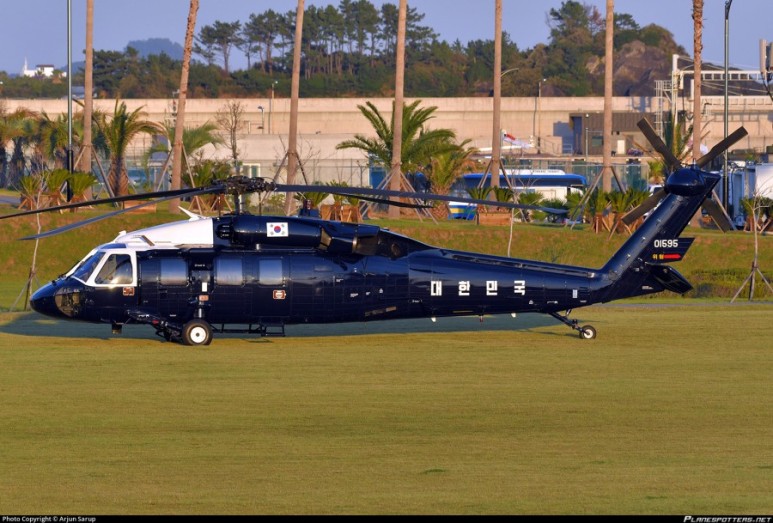

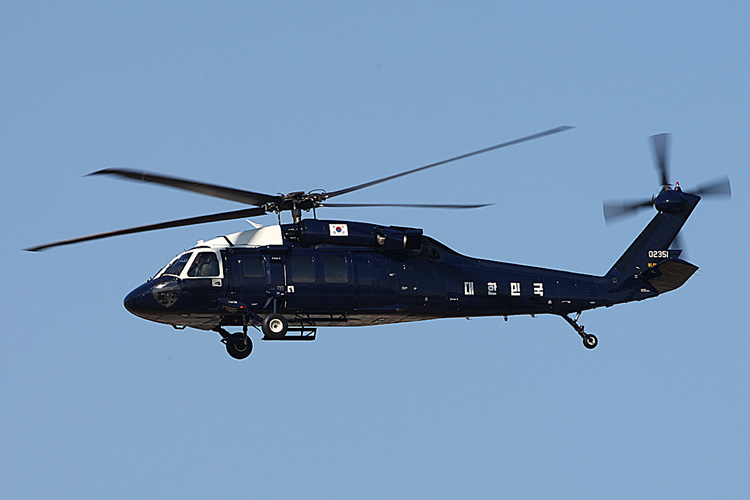

대한민국 공군에서 VIP용으로 여러 대 운용 중이다.VH-60P 5대(1대 추락) http://m.blog.naver.com/kevin1406/222202884497 ◎공군 VH-60PVIP 전용헬기 ▷소개 대한민국 공군이 운용하는 대한민국 VIP 전용헬기 중… m.blog.naver.com

구글 이미지 검색

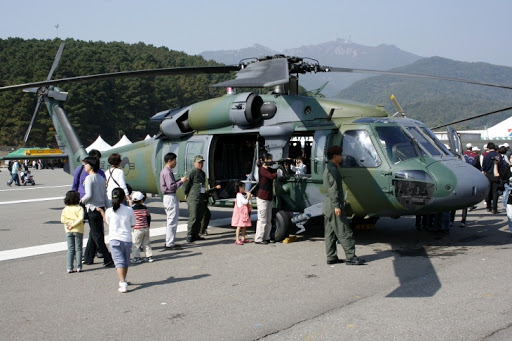

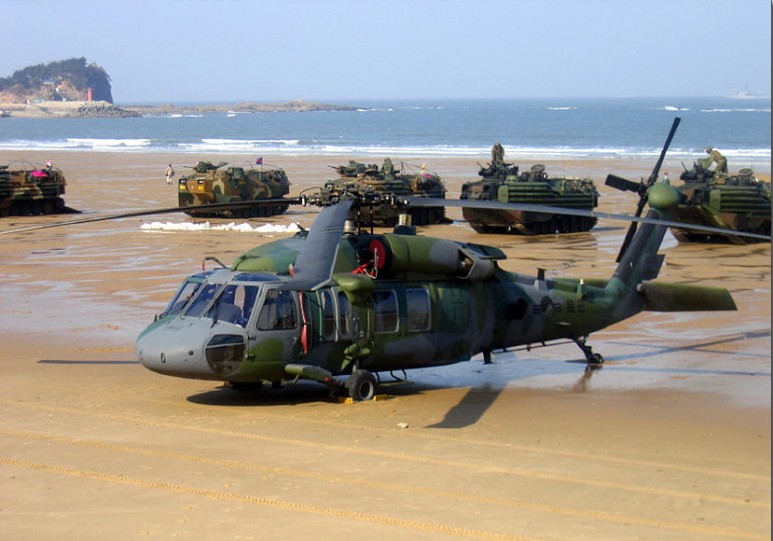

▷ 운용 형태 * 기본형

구글 이미지 검색 생존장비는 XM-130 챕플레어 발사기와 적외선 재머 AN/ALQ-144를 장착한다.일부는 조종석 슬라이드식 방탄판이 설치된 것으로 보인다.- APR-39(V) 1 레이더 경보 수신기의 수신부에 있는 2개의 작은 점으로 추정된다.

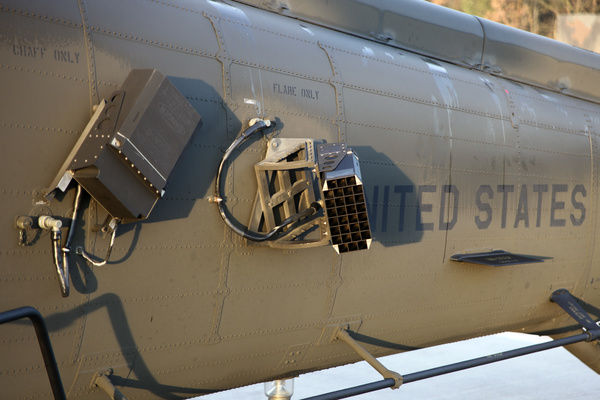

XM-130

구글 이미지 검색 M206flare와 RR-170A/ALchaff를 각각 30발씩 장착한다.챕과 플레어의 규격은 20.52×2.51×2.51cm이다.

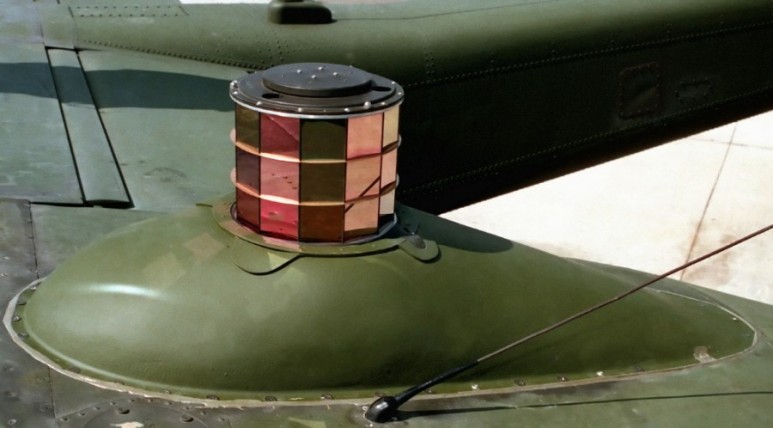

AN / ALQ-144

구글 이미지 검색 직경 32.055cm 높이가 약 34cm 크기의 IRCM이다. 조종사 개입 없이 자동으로 응전이 가능하다.

※ 항전장비-APN-209(V) 2 레이더 고도계-ASN-43 자이로컴패스

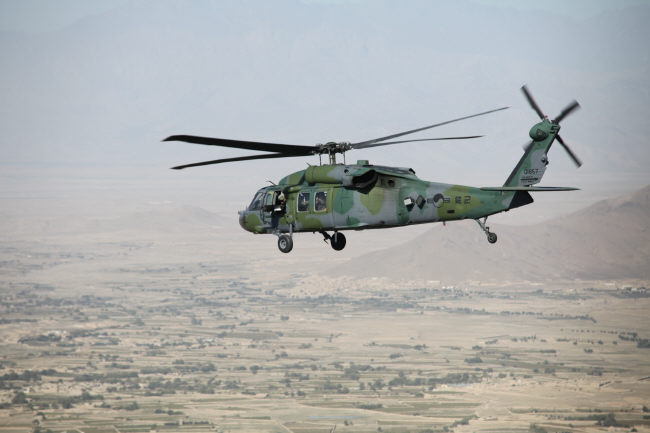

아프간 파견형

유영원의 군사 세계 총 4대가 개량되었다.캐빈 하단 방탄판과 조종석 슬라이드식 방탄DIRCM, MWS, RWR을 장착해 파견됐으며 아직 운용 중이다.

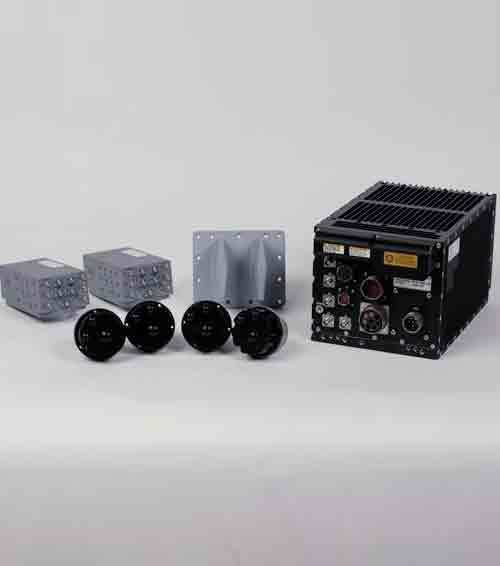

AN/AAR-47(v2) MWS 12.7mm 기관포탄을 탐지할 수 있어 위험 공역을 피할 수 있다. LWS와 MWS 기능을 하며 기체에 총 4개의 센서가 장착돼 있다.
-ALE-47CMDS

구글 이미지 검색 IR 시커 미사일과 RF 시커를 교란하는 플라워와 채프를 발사하는 카트리지다.

B4C 세라믹 방탄체 바닥에 설치된 방탄체로 방탄판을 장착해 7.62mm54탄을 방어했으며 이는 게릴라전에 대비한 것이다.

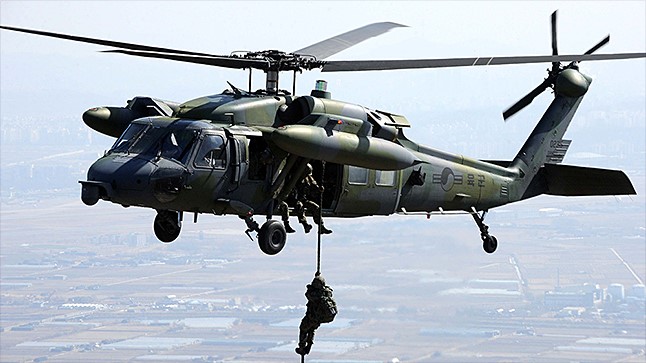

* 특수작전형(ETS)

구글의 이미지 검색 1차 개량 중이며 목표는 아프간 파병형 수준으로 업그레이드해 작전 반경을 확대하는 것이라고 한다. 대한항공이 개량을 담당할 것으로 보인다. 그런데 일부가 이미 개선된 버전이 있는 것으로 보인다.이와 별도로 특수 전 항공단에서 운용을 위해 센서 추가와 DIRCM 교체, 디지털 계기판 채택, 통신장비 개량 등을 포함한 MH-60P로의 개량이 검토 중인 것으로 보인다. 육군형 40대가 개량될 전망이다.

AAQ-333 FLIR (장착추정)

한화 해상도 640×480 픽셀 3세대 FPA 방식 검출기를 사용한다.최대 20배 줌이 가능해 10km 거리에서 트랙형 표적을 탐지할 수 있는 것으로 알려졌다.조종사의 야간 투시경과 연동해 초당 60° 구동한다.작동 각도는 20° ~ 120°이다.

MWR 탑재 AN/AAR-47(v2) MWR(탑재후보)

구글 이미지 검색 12.7㎜ 기관포탄을 탐지할 수 있어 위험 공역을 피할 수 있다. LWS와 MWR 기능을 하며 기체에 총 4개의 센서가 장착돼 있다.

AAR-60V2MWR(탑재 후보)

KUH와 LAH에 장착된 장비로 군수 통합 목적으로 채택될 가능성도 있다. 수동 방식 시커를 채택하여 SA-16의 접근을 탐지할 수 있다. 무게는 2kg이다.

-ALE-47CMDS(탑재예정)

구글 이미지 검색 기존 XM130 챕플레어 발사기를 IR시커 미사일과 RF시커를 교란하는 플라워와 챕을 발사하는 카트리지다.

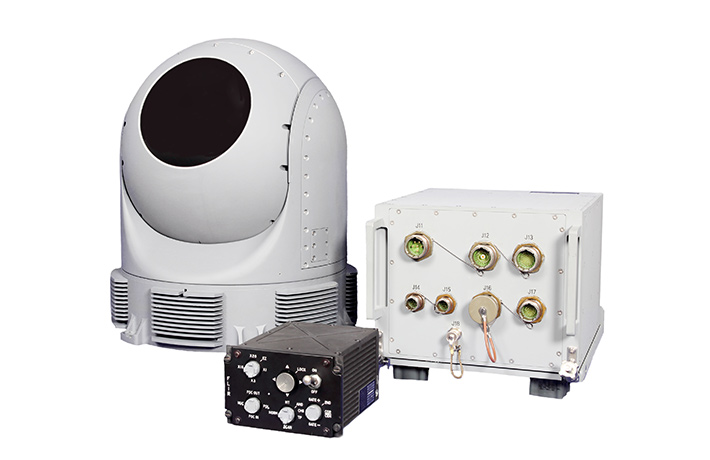

DIRCM(탑재예정)

네이버 이미지 검색 기존 적외선 교란기 ALQ-144보다 진보된 DIRCM으로 교체할 것으로 보인다. 한화가 개발한 DIRCM이 장착될 가능성이 높은 것으로 보인다. 한화의 DIRCM은 감항 인증을 필요로 하는 상태인 것으로 알려졌다.

방탄판(탑재 예정) 방탄 및 내탄성능을 수리온급으로 강화할 것으로 보인다.조종석 방탄 슬라이드, 방탄 조립체, 방탄판으로 구성될 것으로 보인다.
– ETS 외부 연료탱크로 s자 파이론에 1개씩 총 2개를 장착할 수 있다.
* 의무 후송형

구글 이미지 검색 항공 의무 후송 중대 소속 헬기로 6대가 작전했으며 이들은 현재 메디온 KUH-1M 8대로 대체됐다.이들 형상은 무장 기동형에 적십자 마크를 붙인 것으로 TADS나 FLIR이 장착되지 않았다. ESS를 장착한다.의무 후송 임무가 해제된 뒤 70mm 로켓을 장착해 임무를 수행 중인 것으로 보인다.

생존장비는 XM-130 채플레어 발사기와 적외선 재머를 장착한다.

무장 기동형

구글 이미지 검색인의 수량이 정확히 알려지지 않아 혜택 업체에서 사용할 것으로 추정된다.70mm 로켓을 장착해 한때 육군이 다른 무장체계의 통합을 고려한 것으로 보인다.요즘은 그 흔적이 인터넷상에서 잘 보이지 않는다.

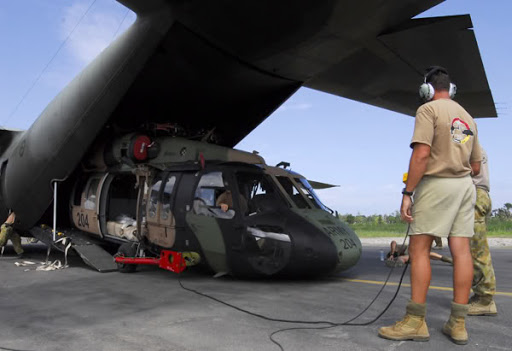

▷ 특징 * 미군의 전훈을 반영한 기체 설계 – C-130에 수납하여 수송가능

네이버 이미지 검색 전 세계 어디서나 미군 C-130 이상 계급을 기진항공기가 접근만 하면 회수해 사용할 수 있다.

공격에 대비한 전자기기의 위치
– 게릴라전에서 유리한 낮은 캐빈 바닥을 드러내는 항공기가 완전히 착륙하지 않고도 병력을 펼칠 수 있다.
– 강력한 내 추락 속도는 38ft/s로 수리온의 34.8ft/s보다 높고 58ft/s 이상의 추락 속도에서 사망률이 극적으로 증가한다.
– 뒤로 젖혀지는 조종석유회사 때 조종사의 조치를 헬기 내에서 할 수 있다.

▷문제 1. 안정성 도입 초기 잦은 추락사고로 안전성 논란이 있었다.그러나 현재는 해당 논의가 없다.

2. ▲수리온 추가생산 vs 블랙호크 개량=블랙호크 개량과 수명 연장 대신 수리온 130대 추가 양산으로 70대를 퇴역시키려는 정부와 육군 당국이 대립각을 세우고 있는 상황이다.아직 진행 중인 논의다.우선적으로 특수작전형 40대를 개량사업으로 확보하기로 한 것으로 보인다.

▷사고(육군) 07.11.05 강원 인제군 현리 육군항공단 활주로에서 UH60 헬기 2대 공중 추돌해 조종사 1명 사망, 21명 부상

이 헬기 중 1대 이상이 대한항공 에비에이션 센터에서 복원됐다.

밀리터리 리뷰 2020.03. 대한항공 50주년 편찬물
